電動閘閥
當前位置：首頁 > 電動閘閥

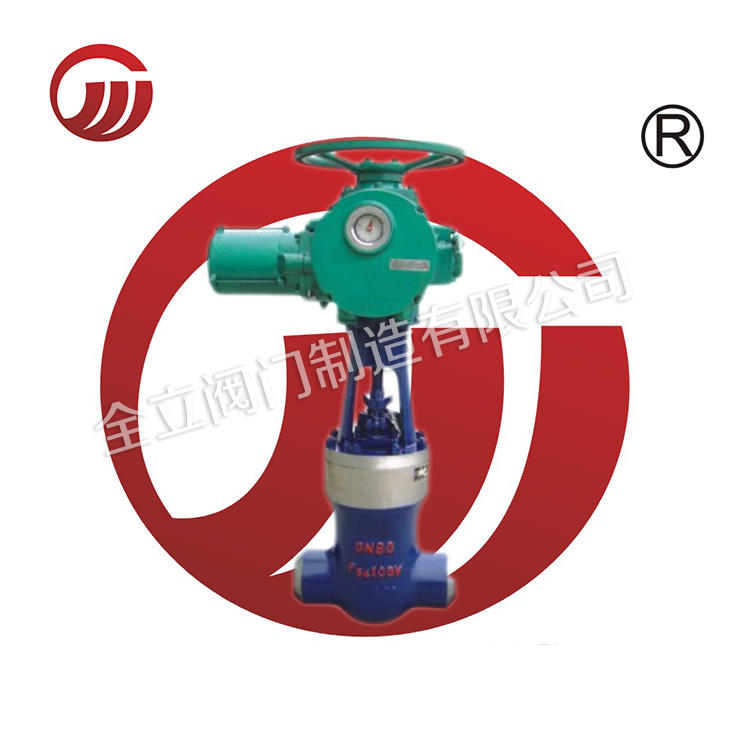

Z960Y-P54100V/140V/170V，高壓電站閘閥，高溫高壓電站閘閥，電站電動閘閥
品牌:全立閥門
對應產品型號: Z61Y-P54 100V,Z60Y-P54 100V,Z62Y-P54 100V
壓力環境 :P54V100V
閥體材質: WC6,WC9,20CrMoV，鉻鉬鋼等
連接形式: 焊接
公稱通徑: DN50-DN450
適用介質:水，油品，蒸汽等
工作溫度:鉻鉬鋼-29℃～550℃ .
適用行業: 石油、化工、火力、制藥、化肥、發電廠等行業
電站電動閘閥應用規范：
1、設計、制造：E101
2、結構長度：E101
3、對焊連接：78DG ANSI B16。25
4、檢查和試驗：E101
高壓電站電動閘閥也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
高壓電站電動閘閥用途：
安裝在水、汽管道上作為啟閉裝置用。
電站閘閥結構簡述
1、采用壓力自緊式密封結構，彈性閘板，兩端支管為焊接連。
2、閥座密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
閥瓣密封面經硬化氮化處理。
3、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕和抗擦傷性。
4、閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機，減速器、轉矩控制機構、現場操作機構、手、電動切換機構，除就地操作外還可進行遠距離操作。可根據用戶要求選配揚州電力設備修造廠引進西門子技術生產的2SA30系列、上海自動化儀表股份有限公司十一廠引進英國ROTORK生產的A系列、瑞基測控設備有限公司生產的RA系列電動頭。
結構優勢：高溫高壓電站閘閥使用溫度450-570℃壓力PN1.6-70.0,公稱通徑15mm-300mm材質：1Cr5Mo，12CrMorV，ZG12CrMoV廣泛用于鋼鐵、冶金、化工行業及電力、能源發電廠等設施。
技術工藝優勢：
1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；
6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
8、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60 系列獨特的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死； Z62Y 系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面 100% 吻合度，特別便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；
高壓電站電動閘閥安裝說明
1、電動閘閥必須垂直安裝，閥桿向上，介質流向可從任何一側流入。
2、電動裝置安裝在環境溫度為一20"C～+40℃，相對濕度≤80％無腐蝕，無爆炸性氣體環境中。
3、電動裝置用于管道溫度低于350"(：時，則采用半流體鋰基潤滑油(Q／sYl002—65) 用于管道溫度高于350~(：時，則采用GB492—2N一4鈉基潤滑脂進行潤滑。
主要零件的材料說明
| 性能規范Property and specifiecation | ||||||
| 產品型號 Product type 公稱壓力PN(MPa)Nominal pressure | 試驗壓力(MPa)Test pressure | 工作壓力(MPa) Working pressure | 工作溫度(℃) Working temperature | 適用介質 Appicable medium | ||
| 強度試驗 Sheel test | 密封試驗/上密封實驗 Seal test | |||||
| Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽、Water,steam |
| Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
| Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 Steam |
| Z960Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | |
主要零件材料
| 零件名稱Part name | 材料牌號Material designation | ||||
| 閥體Body | WCB | WC6 | WC9 | ||
| 閥板Disc | WCB | WC6 | WC9 | ||
| 閥蓋Bonnet | 25 | 12Cr1Mo1VA | |||
| 閥桿Stem | 1Cr17Ni2 | 20Cr1Mo1VA | |||
| 閥座Seat | 25 | 12Cr1Mo1VA | |||
| 密封環Sealing ring | S軟鋼(增強柔性石墨)S soft steel (flexible graphite) | S軟鋼S soft steel | F軟鋼F Soft steel | ||
| 填料Packing | 增強柔性石墨Fexible graphite | ||||
| 支架Yoke | WCB | WCB或WC6 | |||
| 閥桿螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | ||||
| 四開環Four piece ring | 1Cr13 | 20Cr1MoVA | |||
高壓電站閘閥閥門示意圖：
主要外形尺寸
| 公稱通徑DNNominal diameter | 主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions | 電動裝置Electric dewice | 重量(kg)Weight | ||||
| d | L | H | L1 | L2 | |||
| Z960Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z960Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z960Y-P54100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z960Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 | |
